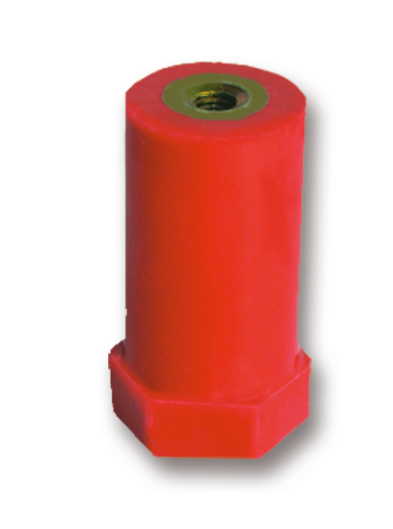

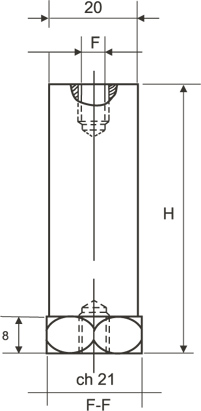

Standoff Insulator CO/P list of available types:
| Code |
Heigh
mm |
Insert
H mm |
Operating voltage
V |
| CO/P 16 |
16 |
M4 |
220 |
| |
|
M5 |
|
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 20 |
20 |
M4 |
400 |
| |
|
M5 |
|
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 25 |
25 |
M4 |
500 |
| |
|
M5 |
|
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 30 |
30 |
M4 |
600 |
| |
|
M5 |
|
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 35 |
35 |
M5 |
600 |
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 40 |
40 |
M5 |
600 |
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 45 |
45 |
M6 |
750 |
| |
|
M8 |
|
| CO/P 50 |
50 |
M5 |
750 |
| |
|
M6 |
|
| |
|
M8 |
|
| CO/P 60 |
60 |
M6 |
750 |
| |
|
M8 |
|
Material: Polyglass polyester
Operating temperature: -40ºC ~ +130ºC
Fire reaction / Class: UL94 – VO; HL2; EN 45554-2
Breaking charges: tolerance +/- 10%
| Type |
CO/P16 |
CO/P20 |
CO/P25 |
CO/P30 |
CO/P40 |
CO/P50 |
CO/P60 |
AC sufrace flashover voltage
kV |
– |
– |
5 |
5 |
8 |
10 |
10 |
AC internal flashover voltage
kV |
– |
– |
15 |
15 |
20 |
25 |
30 |
Tensile strength
DN |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
Flexural strength
DN |
250 |
250 |
250 |
200 |
150 |
100 |
100 |
Compressive strength
DN |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
Torsional strength
DN x mm |
0,6-1,7 |
0,6-1,7 |
0,6-1,7 |
1-2 |
1-2 |
1-2 |
1-2 |
1DN~1Kg
|
|
