Izolatory Walcowe o podstawie sześciokątnej CS/P


Kod Wysokość
H mm		 Gwint
 		 E mm Moment dokręcania Napięcie pracy
V
CS/P 30 30 M6 9 10 Nm 750
    M8 8 22 Nm
    M10 7 24 Nm
CS/P 35 35 M6 10 10 Nm 1000
    M8 9 22 Nm
    M10 9 24 Nm
CS/P 40 40 M6 12 10 Nm 1000
    M8 12 22 Nm
    M10 13 24 Nm
CS/P 45 45 M6 12 10 Nm 1000
    M8 12 22 Nm
    M10 13 24 Nm
CS/P 50 50 M6 12 10 Nm 1500
    M8 13 22 Nm
    M10 13 24 Nm
CS/P 55 55 M6 12 10 Nm 1500
    M8 12 22 Nm
    M10 13 24 Nm
CS/P 60 60 M6 13 10 Nm 1500
    M8 16 22 Nm
    M10 17 24 Nm
CS/P 65 65 M6 13 10 Nm 1500
    M8 17 22 Nm
    M10 13 24 Nm
CS/P 70 70 M6 13 10 Nm 1500
    M8 16 22 Nm
    M10 17 24 Nm

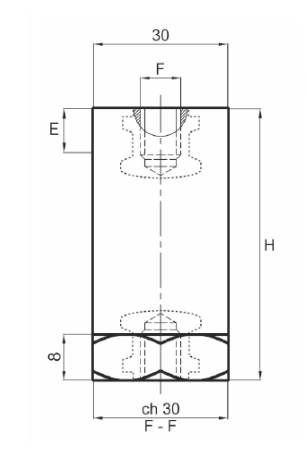

  rysunek techniczny izolator CS CES

Tworzywo / Poliester wzmacniany włóknem szklanym
Temperatura pracy/ -40° C ~ +130° C
Próba ogniowa / Klasa UL94 – VO; HL2; EN 45545-2

Wytrzymałość mechaniczna: tolerancja +/- 10%





TYP CS/P30 CS/P40 CS/P50 CS/P60
Napięcie przeskoku iskry po powierzchni
kV		 8 8 10 15
Napięcie przebicia izolatora wewnątrz
kV		 20 25 35 35
Wytrzymałość na rozciąganie
DN		 900 900 900 900
Wytrzymałość na zginanie
DN		 450 300 200 150
Wytrzymałoość na ściskanie
DN		 4000 4000 4000 4000
Wytrzymałość na skręcanie
DN x mm		 1,3-2,6 1,3-2,6 1,3-2,6 1,3-2,6

1DN ~ 1Kg

Jeśli masz problem z wybraniem odpowiedniego izolatora, skontaktuj się z nami. Oferujemy Ci również dobór izolatorów.
