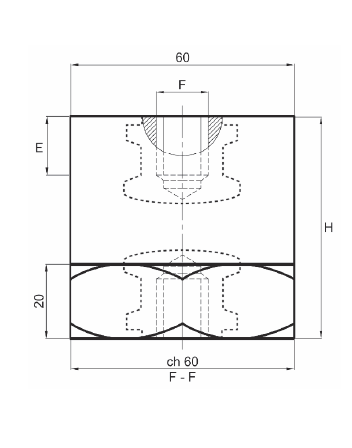

| Kod |
Wysokość
H mm |
Gwint
|
E mm |
Moment dokręcania |
Napięcie pracy
V |
| CPE 40 |
40 |
M10 |
14 |
24 Nm |
1500 |
| |
|
M12 |
13 |
36 Nm |
|
| |
|
M16 |
12 |
50 Nm |
|
| CPE 60 |
60 |
M10 |
16 |
24 Nm |
3000 |
| |
|
M12 |
17 |
36 Nm |
|
| |
|
M16 |
22 |
50 Nm |
|
| CPE 80 |
80 |
M10 |
20 |
24 Nm |
5000 |
| |
|
M12 |
17 |
36 Nm |
|
| |
|
M16 |
24 |
55 Nm |
|
| CPE 100 |
100 |
M10 |
20 |
24 Nm |
8000 |
| |
|
M12 |
20 |
40 Nm |
|
| |
|
M16 |
24 |
55 Nm |
|
Tworzywo / Poliester wzmacniany włóknem szklanym
Temperatura pracy/ -40° C ~ +130° C
Próba ogniowa / Klasa UL94 – VO; HL2; EN 45545-2
Wytrzymałość mechaniczna: tolerancja +/- 10%
| TYP |
CPE 40 |
CPE 60 |
CPE 80 |
CPE 100 |
Napięcie przeskoku iskry po powierzchni
kV |
10 |
20 |
25 |
30 |
Napięcie przebicia izolatora wewnątrz
kV |
25 |
50 |
50 |
50 |
Wytrzymałość na rozciąganie
DN |
1100 |
1500 |
2300 |
3000 |
Wytrzymałość na zginanie
DN |
700 |
600 |
900 |
1500 |
Wytrzymałość na ściskanie
DN |
10000 |
10000 |
12000 |
15000 |
Wytrzymałość na skręcanie
DN x mm |
6 |
8 |
10 |
15 |
1DN~1Kg
