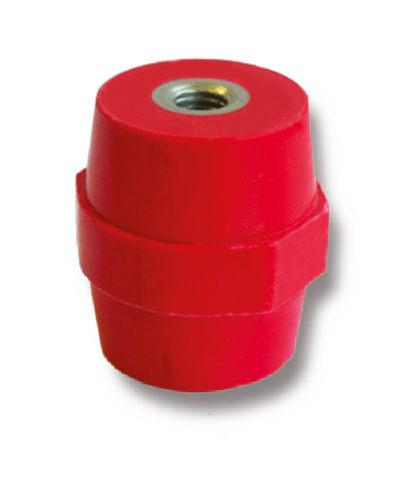

Izolatory Beczułkowe DB/P


Izolatory wsporcze nn beczułkowe DB/P zestawienie

Kod Wysokość
H mm		 Gwint Wymiary Moment dokręcania Napięcie Pracy
      D1 mm D2 mm E mm
DB12/P 12 M3 10 11 3 1 Nm 220V
    M4     3 2 Nm
DB16/P 16 M3 13 14 4 2 Nm 380 V
    M4     4 4 Nm
DB20/P 20 M4 15 17 6 4 Nm 500 V
    M5     6 5 Nm
    M6     5 8 Nm
DB25/P 25,2 M5 15 19 7 6 Nm 600 V
    M6     6 8 Nm
DB30/P 30 M6 26 30 8 12 Nm 600 V
    M8     8 16 Nm
DB34/P 35 M6 28 32 10 12 Nm 1000 V
    M8     10 18 Nm
    M10     10 24 Nm
DB35/P 35,5 M6 35 41 10 12 Nm 1000 V
    M8     10 20 Nm
    M10     10 26 Nm
DB40/P 40 M6 40 46 13 10 Nm 1000 V
    M8     13 20 Nm
    M10     12 24 Nm
    M12     12 36 Nm
DB45/P 45 M6 35 41 12 14 Nm 1500 V
    M8     12 22 Nm
    M10     14 28 Nm
    M12     12 36 Nm
DB50/P 51 M6 29 36 12 10 Nm 2000 V
    M8     12 22 Nm
    M10     13 26 Nm
    M12     12 36 Nm
DB60/P 60 M8 46 55 14 22 Nm 2000 V
    M10     16 26 Nm
    M12     17 36 Nm
DB 65/P 63,5 M6 35 41 17 12 Nm 3000 V
    M8     16 22 Nm
    M10     16 26 Nm
    M12     17 36 Nm
DB70/P 70 M10 52 65 16 26 Nm 4000V
    M12     16 36 Nm
    M16     23 50 Nm
DB75/P 76 M8 36 50 17 22 Nm 5000 V
    M10     16 26 Nm
    M12     17 36 Nm
DB750/P 75 M8 52 65 19 22 Nm 5000 V
    M10     20 26 Nm
    M12     20 36 Nm
    M16     21 50 Nm
DB100/P 101 M10 52 65 20 26 Nm 8000 V
    M12     19 36 Nm
    M16     23 50 Nm

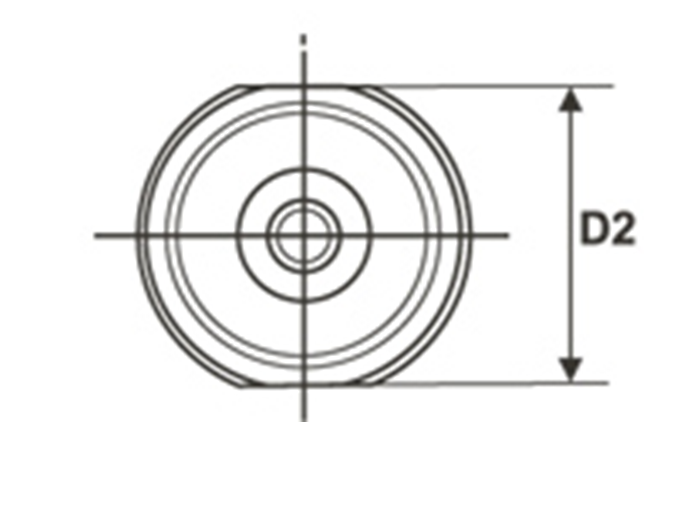

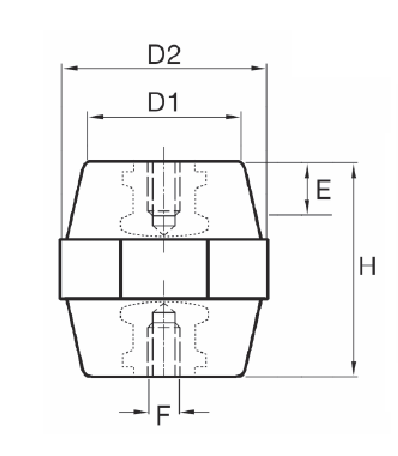

  Izolator DB CES   Rysunek techniczny izolator DB CES



Tworzywo / Poliester wzmacniany włóknem szklanym
Temperatura pracy/ -40° C – +130° C
Próba ogniowa / Klasa UL94 – VO, HL2, EN 45545-2

Wytrzymałość mechaniczna: tolerancja +/- 10%



Typ Napięcie przeskoku iskry po powierzchni Napięcie przebicia izolatora wewnątrz Wytrzymałość na rozciąganie Wytrzymałość na zginanie Wytrzymałość na ściskanie Wytrzymałość na skręcanie
  kV kV DN DN DN DN x mm
DB16 3 8 100 50 500 0,4
DB20 4 15 150 60 600 0,4
DB25 7 20 300 180 2100 3
DB30 8 23 500 250 4400 3
DB34 10 30 800 450 6500 5
DB35 10 30 1100 800 8000 9
DB40 10 40 1100 800 8300 10
DB45 12 40 1200 800 8000 10
DB50 12 40 850 450 6800 6
DB60 15 40 1500 800 11700 10
DB65 15 40 1500 700 8300 6
DB70 23 50 2450 950 16600 10
DB75 25 50 2300 900 10000 10
DB750 25 50 2800 1500 15000 13
DB100 30 50 2950 1550 16700 14,5

1DN ~ 1Kg
