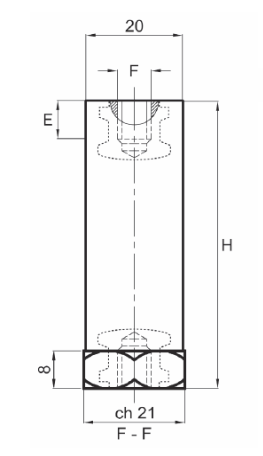

Izolator walcowy, podstawa sześciokątna CO/P zestawienie dostępnych typów
| Kod |
Wysokość
H mm |
Gwint
|
E mm |
Moment dokręcania |
Napięcie pracy
V |
| CO/P 16 |
16 |
M4 |
3 |
2 Nm |
220 |
| |
|
M5 |
3 |
6 Nm |
|
| |
|
M6 |
3 |
8 Nm |
|
| |
|
M8 |
4 |
10 Nm |
|
| CO/P 20 |
20 |
M4 |
5 |
2 Nm |
400 |
| |
|
M5 |
5 |
6 Nm |
|
| |
|
M6 |
5 |
10 Nm |
|
| |
|
M8 |
5 |
10 Nm |
|
| CO/P 25 |
25 |
M4 |
7 |
2 Nm |
500 |
| |
|
M5 |
6 |
6 Nm |
|
| |
|
M6 |
7 |
10 Nm |
|
| |
|
M8 |
6 |
14 Nm |
|
| CO/P 30 |
30 |
M4 |
8 |
2 Nm |
600 |
| |
|
M5 |
8 |
8 Nm |
|
| |
|
M6 |
8 |
12 Nm |
|
| |
|
M8 |
8 |
16 Nm |
|
| CO/P 35 |
35 |
M5 |
8 |
8 Nm |
600 |
| |
|
M6 |
8 |
12 Nm |
|
| |
|
M8 |
8 |
16 Nm |
|
| CO/P 40 |
40 |
M5 |
7 |
8 Nm |
600 |
| |
|
M6 |
8 |
12 Nm |
|
| |
|
M8 |
8 |
16 Nm |
|
| CO/P 45 |
45 |
M5 |
10 |
8 Nm |
750 |
| |
|
M6 |
10 |
12 Nm |
|
| |
|
M8 |
10 |
16 Nm |
|
| CO/P 50 |
50 |
M5 |
8 |
8 Nm |
750 |
| |
|
M6 |
10 |
12 Nm |
|
| |
|
M8 |
10 |
16 Nm |
|
| CO/P 60 |
60 |
M6 |
12 |
12 Nm |
750 |
| |
|
M8 |
10 |
16 Nm |
|
Tworzywo: Poliester wzmacniany włóknem szklanym
Temperatura pracy: -40° C ~ +130° C
Próba ogniowa, klasa: UL94 – VO; HL2; EN 45545-2
Wytrzymałosc mechaniczna: tolerancja +/- 10%
| TYP |
CO/P 16 |
CO/P 20 |
CO/P 25 |
CO/P30 |
CO/P40 |
CO/P50 |
CO/P60 |
Napięcie przeskoku iskry po powierzchni
kV |
- |
- |
5 |
5 |
8 |
10 |
10 |
Napięcie przebicia izolatora wewnątrz
kV |
- |
- |
15 |
15 |
20 |
25 |
30 |
Wytrzymałość na rozciąganie
DN |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
Wytrzymałość na zginanie
DN |
250 |
250 |
250 |
200 |
150 |
100 |
100 |
Wytrzymałość na ściskanie
DN |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
Wytrzymałość na skręcanie
DN x mm |
0,6-1,7 |
0,6-1,7 |
0,6-1,7 |
1-2 |
1-2 |
1-2 |
1-2
|
1DN ~ 1Kg
